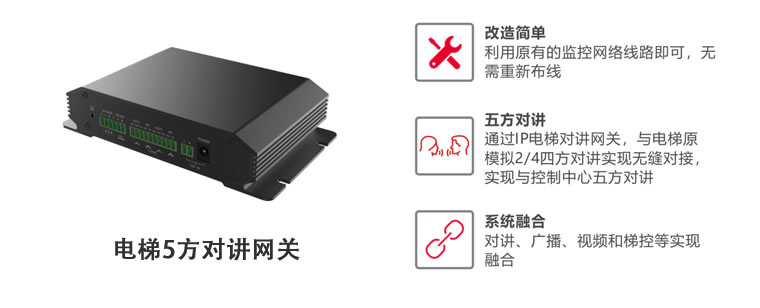

①

2/4线接线模块输出接口:接4方对讲设备。

+:12V,2/4线接线模块供电输入 -:GND,接地   R:四线R   L:四线L

②

RS-485接口:预留接口,可接读卡器、楼层控制器、探头,需要软件额外开发。

③

短路输出接口2:对应短路输入接口,登录设备安防页面设置,可接报警器、电锁等设备。

④

短路输入接口2:连接开关,需要登录网页进行相关设置。

⑤

短路输出接口1:驱动/短路输出可配置。

⑥

短路输入接口1:连接开关,需要登录网页进行相关设置

⑦

电源输入接口:12V1A输入

⑧

以太网接口WAN口,标准RJ45接口,10/100M自适应,支持POE输入建议使用五类或者超五类网线

⑨

摄像头接口:标准RJ45接口,连接原配摄像头,建议使用五类或超五类

⑩

网络/注册指示灯:指示网络状态通话状态

注册状态

快速闪烁:网络异常或者SIP账号异常。

慢速闪烁:通话中。

常亮:注册成功。

⑪

音量调节键:待机调节铃声音量,通话仅调节通话音量。

长按音量减键可以报IP地址（需要外接有源音箱）

长按音量加键可以切换IP地址获取方式(具体操作见下文设备IP地址)

⑫

恢复出厂键:长按3秒指示灯闪烁后设备重启并恢复出厂设置。

⑬

录音输出接口:本地麦克风语音与通话语音混合输出,适合电脑等设备录音。

⑭

音频输出接口:本地语音输出,可外接有源音箱实现扩音。

⑮

接地螺丝:外接配件金属壳体需要连接到本接口,防止静电与其他干扰导致设备

工作正常。
